Станок для намотки миниатюрных торов

[burd-ig]

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3686-7504563875.jpg[/img]


Гениально! Это натолкнуло на мысль - использовать всего одно кольцо и прижимной жгут для фиксации провода. Он же зафиксирует кольцо в месте стыка.

img-3689-2b51badb64.JPG    .................................     img-3690-675c44948e.JPG

[ajanonis]

Вот еслиб  тонкую трубку согнуть а потом срезать половинку...

[Beermonza]

Вот еслиб  тонкую трубку согнуть а потом срезать половинку...

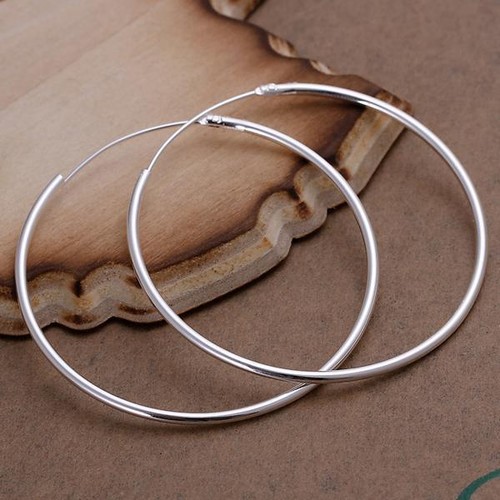

Можно приобрести готовое кольцо. Женские украшения на уши есть в виде колец и довольно большого диаметра. Обычно делаются из трубок, например такие:



На eBay можно найти и по 10 см в диаметре, и по 2 мм трубка. Тут 5 см нашел: Fashion Large Circle Hoop

Есть у британца много размеров, но доставка в Россию дорогая: Fashion Big Circle Loops Hoops

По-моему вариант поработать с такими, только найти подешевле и в магазинчике по близости. На рынках в начале 90-х такого полно было всегда

[ajanonis]

Гениально !
Посмотрите в AliExpress - там выбор по больше...

[ajanonis]

Например:
http://ru.aliexpress.com/item/Big-Hoop-Ear...2325016917.html


[Beermonza]

Главное - не купить тоненькие из медно-цинковой проволоки, ...если это возможно, желательно побеседовать с продавцом о диаметре и из трубки ли сделано. На eBay я беседы провожу, на AliExpress не пробовал, это вроде как оптовка, ...не знаю в общем.

[ajanonis]

Не давно зарегистрировался на AliExpress - тоже самое что и ebay, даже проще. Там у них есть своя система оплаты и возможность класть все товары в корзину... всё там нормально, уже некоторые товары получил...

[ajanonis]

Вот пару дней назад полностью разобрал принтер и видео магнитофон. В принтере нашёл множество интересных деталей и подходящих пружин. Есть там хороший 6 мм ремешок - его можно легко обрезать. А видео головку от магнитофона буду использовать в место токарного станка. В место роторного диска болтиками можно прикрепить материал для будущего шкива   а движение передавать пассиком от двигателя надетого прямо на поверхность барабана...

[ajanonis]

Ну вот, сделал пару колёсиков для ремешка для "без бордюрной" концепции. Материал взял от канализационных заглушек, а как токарный станок использовал видео головку :

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3700-45e744ba16.JPG[/img]


[ajanonis]

Добрый вечер,
вот почти смастерил станочек. Во время изготовления появились и новые простые идеи: шкив можно просто вставить в чашку направляющего колеса и при помощи пружинки и гайки с лепестками можно сделать регулируемый тормоз. Двигатель взял от принтера, а для вращения тора взял малюсенький движок  от eBay... Для питания подходит  БП от старого Nokia... Всё вращается как и хотелось, только нужно будет ещё сделать пару небольших шкивов на амортизирующих пружинках для натяжки запаса... Для соотношения скорости вращения челнока  и поворота тора (послушался совета Андикеева) буду использовать элементарные регуляторы скорости двигателей. Пока ещё не пробовал - нужно ещё помечтать и подумать. Вот так вот. Жду вопросов, замечаний и идей.
Спасибо

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3742-04c1eba4d1.JPG[/img]
[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3743-90219f8bbf.JPG[/img]
[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3744-1125a054fe.JPG[/img]
[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-3745-1c304b0314.jpg[/img]


[Beermonza]

ajanonis, он уже может намотать обмотку?

Вместо схемы можно просто один переменный проволочный резистор типа ПП3-40, подобрать сопротивление.

[ajanonis]

Ещё не пробовал - нужно ещё сделать тормоза для запаса, сделать резиновые подкладки чтобы провод не скользил и ещё нужно сделать пару мелких добавок... Про проволочные потенциометры думал, но со схемой будет легче настроить нижние и верхние скорости...

[ajanonis]

А у маленькой неодимовой таблетки 1x3 хватит силы для включения геркона ?  Есть идея просто приклеить к ремешку ...

[Beermonza]

А у маленькой неодимовой таблетки 1x3 хватит силы для включения геркона ?  Есть идея просто приклеить к ремешку ...

Вполне. Только геркон надо будет повернуть перпендикулярно поверхности такого магнита.

[ajanonis]

Заказал таблетки N52 2х1...

Вот пробовал сначала с ниткой - всё вполне аккуратно, только обязательно нужно сделать компенсатор, так как в полу периодах нитка освобождается и появляется 2-3 см излишек. С проводом, как и ожидал, проскальзывает, нужно будет одеть шкивы каким нибудь куском резины от перчатки...

Ещё нужно поставить возле верхнего шкива большую шайбу с тонким войлоком чтоб шайба цеплялась корпуса и тормозила шкив с запасом

[ajanonis]

Одел резинки на шкивы - провод уже не проскальзывает... Но есть проблема там где пропущен провод он загибается под углом 90 градусов и потом застревает... Концы дырки слегка развальцованны но всё равно застревает - нужно что то придумать...

[ajanonis]

Нужно что то похожее сделать но на ремешке наверно не получится...
http://diyfactory.ru/forum/uploads/img-3661-3f61e3b375.gif

[ajanonis]

Уже получается и с проводом, только в место компенсатора нужно сделать столик заполняющий свободное пространство и прижималку как здесь:
http://diyfactory.ru/forum/uploads/img-3686-7504563875.jpg
чтоб излишек свободного провода ходил прямо и не бросал петли. А челнок потом сделаю из гибкого кембрика: его к ремешку прикреплю только в центре чтобы концы кембрика смотрели туда от куда идёт провод.

[Beermonza]

Пока непонятно где образуется провисание провода. Можно несколько снимков, когда провод идёт внатяжку и когда образуется провисание?

[elektroniq]

Лучше бы видео, видео намного информативней.
