Микрофонный пред из линейки пульта
« : Февраля 03, 2013, 04:37:12 pm »

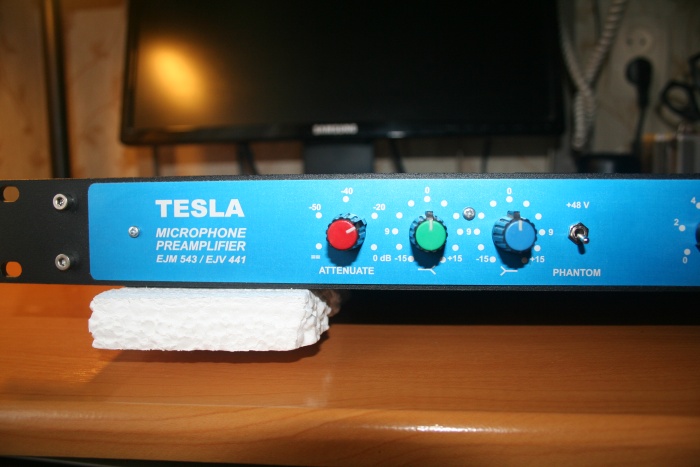

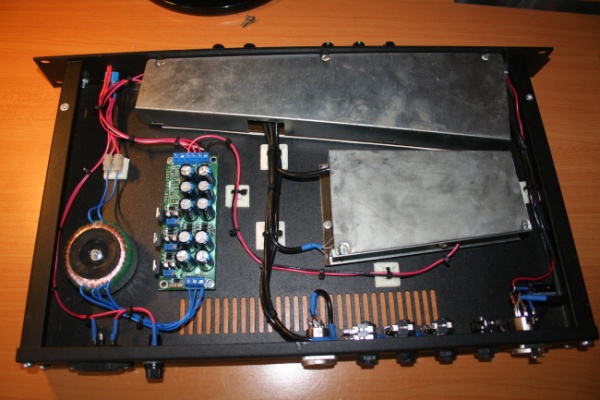

Наконец то закончил микрофонный пред из линейки пульта TESLA EPP-102. Точнее использовал две линейки (микрофонную и выходную). От линеек отрезал всё лишнее + БП с фантомом и всё это в корпус 19”.
Всё на фото.

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2346-3fccf91e96.jpg[/img]

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2349-fa880f0638.jpg[/img]

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2350-949463407a.jpg[/img]

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2345-baa7b33f7c.jpg[/img]



[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2353-0de9e4dae0.jpg[/img]

[img width=\\\'500\\\' src=\\\'http://diyfactory.ru/forum/uploads/img-2351-24cf86b555.jpg[/img]


Звук порадовал.


Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #1 : Февраля 03, 2013, 09:37:44 pm »
CemD
Мне как раз такой пульт едет, тоже хочу что-то подобное сделать.
Кстати у кого есть схема? В инете есть вариант схемы, но хочется более качественную копию и картинки платы. Если в моем комплекте не будет книжки сервисмануала - придется искать где-то...
Может кто поможет отсканит сфоткает?

Как передняя панель сделана? Единичный экземпляр?


CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #2 : Февраля 03, 2013, 10:28:50 pm »
Сервисмануал брал у своего друга. Такая увесистая книжечка.
Если что будет нужно (пиши) возьму с фоткаю и выложу. Сканировать там тяжело. Там схемы на длинных листах. Да и сканера у меня нет.
Передняя панель это металла графика (с клеющим слоем, но можно и без него). Делал в местной фирме по изготовлению металла графики. Конечно, заказывал в единичном экземпляре. Стоимость 1 шт. если не ошибаюсь 280 руб. Но самое главное у меня сохранился файл рисунка в CorelDRAW. По нему можно сделать сколько угодно.
« Последнее редактирование: Февраля 03, 2013, 10:31:22 pm от CemD »

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #3 : Февраля 06, 2013, 02:45:42 pm »
CemD
Пришёл ко мне пульт. Теперь я в поисках сервис мануала. :)

Если можно сфоткай плиз описание линейки EJM если не сложно, а я параллельно постараюсь найти в Москве полный вариант, если попадет мне в руки - постараюсь сделать полный скан.

CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #4 : Февраля 07, 2013, 12:07:34 am »
На днях сфоткую.

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #5 : Февраля 07, 2013, 01:03:33 am »
Спасибо!
А я при случае отфоткаю линейки и пульт со всех сторон, мне попался экземпляр в отличном состоянии, 1982 года выпуска.

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #6 : Февраля 10, 2013, 08:56:22 pm »
Выкладываю схему микрофонной линейки EJM543. Чуть позже попробую собрать всю главу из сервисмануала по этой линейке в пдф.

Спасибо огромное CemD!

Поиски книжки продолжаются.

ARF

  • Гость
Микрофонный пред из линейки пульта
« Ответ #7 : Февраля 12, 2013, 09:35:30 pm »
а схемы выходного каскада нету случайно ? вторая платка на фото, с квадратным трансом )
« Последнее редактирование: Февраля 12, 2013, 09:36:45 pm от ARF »

CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #8 : Февраля 12, 2013, 10:37:23 pm »
Держи!!!!!!

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #9 : Февраля 12, 2013, 11:30:07 pm »
CemD
Расскажи как собирал все вместе?
Я так понял ты убрал регулировку уровня микрофонной линейки (R44 и R52) и на вход выходной линейки сигнал пустил (точка a5)?

На входе есть непонятки - что за точки a7 b7 и ab6, разъём K1 (точки K1.2, K1.3, K1) - это понятно - симметричный вход, разъём K2 - это выход предварительного каскада усилителя (до фильтра) (Кстати ты выводил его на заднюю панель? на разъём выходной отдельный?)

В какие точки подвел фантом? Или просто распаял на входном XLR?

Кто подскажет в какой точке снимаем сигнал на выход если не использовать дополнительно выходную линейку как у CemD?

Я так понимаю с движка ползункового потенциометра R44? Или после следующего каскада? В мануале он называется "разделительным" с высоким входным сопротивлением и после него сигнал подается на общую шину, шину ревера, шину прослушки через делители. Может в этих точках правильнее, если баланс нам на выходе не нужен. Если нужен - то понятно - используем выходную линейку.

« Последнее редактирование: Февраля 13, 2013, 12:24:19 am от Thorn »

ARF

  • Гость
Микрофонный пред из линейки пульта
« Ответ #10 : Февраля 13, 2013, 11:10:45 am »
спасибо за схемку !!!!

CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #11 : Февраля 13, 2013, 05:46:20 pm »
Цитировать
CemD
Расскажи как собирал все вместе?
Я так понял ты убрал регулировку уровня микрофонной линейки (R44 и R52) и на вход выходной линейки сигнал пустил (точка a5)?

На входе есть непонятки - что за точки a7 b7 и ab6, разъём K1 (точки K1.2, K1.3, K1) - это понятно - симметричный вход, разъём K2 - это выход предварительного каскада усилителя (до фильтра) (Кстати ты выводил его на заднюю панель? на разъём выходной отдельный?)

В какие точки подвел фантом? Или просто распаял на входном XLR?

Кто подскажет в какой точке снимаем сигнал на выход если не использовать дополнительно выходную линейку как у CemD?

Я так понимаю с движка ползункового потенциометра R44? Или после следующего каскада? В мануале он называется "разделительным" с высоким входным сопротивлением и после него сигнал подается на общую шину, шину ревера, шину прослушки через делители. Может в этих точках правильнее, если баланс нам на выходе не нужен. Если нужен - то понятно - используем выходную линейку.

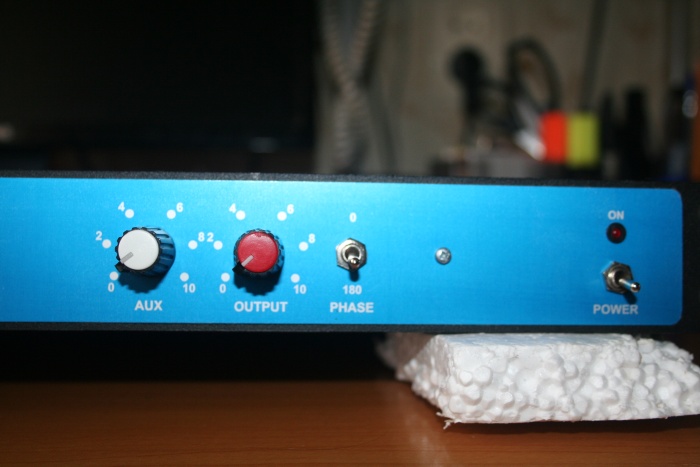

R44 и R52 на месте только немножечко сдвинул правее. R44 это бывший (в пульте) фейдер. Я его заменил на потенциометр. У меня это выход OUTPUT. R52 как в пульте так и у меня в преде это посыл на эффект. У меня это подписано как AUX. Сигнал на выходную линейку поступает с точки а9, соответственно за него отвечает ручка OUTPUT.

Точки a7 b7 и ab6 это вход генератора который встроен в пульте. Это сделано для проверки и настройки каждой микрофонной линейки пульта. Т.е. это самое левое крайнее положения входного галетника. Его я не использовал.

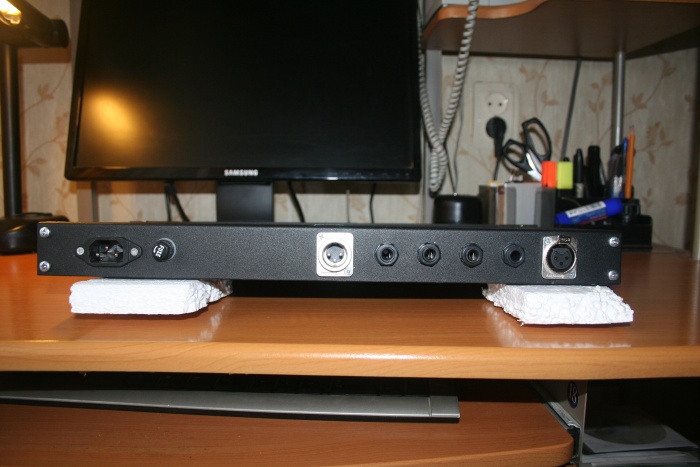

Да разъём К1 это вход . У меня это XLR (первый с права). Непосредственно на нём распаял фантом.

К2 это выход предварительного каскада усилителя (до фильтра) он у меня выведен (на джеке сразу после входа – второй справа см.фото).

Третий справа джек – это выход с точки а11.

Четвёртый справа джек – это выход с точки а5 (соответственно за него отвечает ручка AUX)

Пятый джек и следом XLR это выходы с выходной линейки.

Если не  будешь использовать выходную линейку – то сигнал можешь снимать с точки а9 или а5.

Но я бы советовал всё же использовать выходную линейку. В это случае, открываются полная возможность использовать перегрузочную способность входной микрофонной линейки. А она равна +26db (если не ошибаюсь, нет под рукой книжки). И пред становится с очень мощным выходом, в тоже время очень гибким в регулировке.


Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #12 : Февраля 20, 2013, 11:59:09 pm »
CemD
Цитировать
Точки a7 b7 и ab6 это вход генератора который встроен в пульте. Это сделано для проверки и настройки каждой микрофонной линейки пульта. Т.е. это самое левое крайнее положения входного галетника. Его я не использовал.

Народ насколько реально линейный вход организовать в этом месте? Можно ли как-то использовать вход линейного генератора?

PS: Все никак не могу протолкнуть главу сервис мануала для полноты картины. Пока только первая страница с описанием.
« Последнее редактирование: Февраля 21, 2013, 12:00:09 am от Thorn »

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #13 : Февраля 21, 2013, 01:00:52 am »
Собрал, отредактировал в редакторе фотографии от CemD за что ему ещё раз спасибо.
В pdf - глава из сервис мануала посвященная линейке EJM543, описание схема, настройка. На последней странице - схема выходной линейки.

http://diy-tubes.com/files/tesla_epp102.zip

Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #14 : Февраля 21, 2013, 07:18:01 pm »
CemD
Подскажи плиз - потенциометр аукс (R52) не работает на выходе из точки a5. Может  я землю скоммутировал неверно - землю беру с общей шины - входной XLR - выходной джек... нет там особых сложностей? Хитро распаяна кнопка, хотел на неё фантом повесить, боюсь придется выпаивать средние контакты... Сигнал идет а потенциометр на него не влияет никак...
« Последнее редактирование: Февраля 21, 2013, 07:20:27 pm от Thorn »

CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #15 : Февраля 21, 2013, 09:34:08 pm »
В этом микшере хорошо разведена земля. Просто у тебя нет всей документации на пульт.

Начнём с того что в этом пульте минус (она же земля), а есть ещё и общий корпус, и в микрофонной линейке они не соединены. Если ты подключил отдельно микрофонную линейку (без пульта), то всё правильно половина выходов работать (это те выходы у которых земля сидит на корпусе) не будут или вообще линейка работать не будет.  Эту проблему я решил очень просто. Я просто -24B (она же земля) соединил с корпусом (эта та дорожка к которой подходит любой металлический крепеж). Посмотри внимательней – эти две дорожки (-24 и корпус) не соединены между собой.
Попробуй соединить эти две дорожки.

Также смотри внимательно – этот пульт (линейка) не любит земляных петель. Даже пришлось -24В от БП отключить в выходной линейки. А землю подать с микрофонной линейки (к стати так сделано в самом пульте). И весь пред заработал без шумно.
« Последнее редактирование: Февраля 21, 2013, 09:48:05 pm от CemD »

CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #16 : Февраля 21, 2013, 11:27:00 pm »
И еще только что вспомнил.
Одной ногой R52 должен сидеть на земле. А эта земля (там маленький кусочек дорожки) подходит с пульта как экран в кабеле. Естественно если ты используешь линейку отдельно то земли там неоткуда взяться. Я соединил этот маленький кусочек дорожки перемычкой на землю. Попробуй все должно заработать.



Thorn

  • Гость
Микрофонный пред из линейки пульта
« Ответ #17 : Февраля 21, 2013, 11:46:08 pm »
Решил проблему вытянув на земляной контакт выходного джека землю прямо с потенциометра R52.
Хитрость в том что земля по идее там скоммутирована через переключатель TL1, я пока не разобрался зачем он запаян на нескольких дорожках, и на хрена он там такой сложный (11 контактов), поскольку его роль по схеме видна оч хорошо - одна группа три контакта, всё остальное - не понятно зачем.
Осталось придумать как скоммутировать выключатель фантома на этом переключателе. Выпаивать его не хочется...

PS: Пока писал - Семён ответил. :)
« Последнее редактирование: Февраля 21, 2013, 11:48:58 pm от Thorn »

ARF

  • Гость
Микрофонный пред из линейки пульта
« Ответ #18 : Февраля 26, 2013, 03:51:28 pm »
у меня есть пара плат от этого пульта, нет ли на них схем у кого нибудь?


CemD

  • Гость
Микрофонный пред из линейки пульта
« Ответ #19 : Февраля 26, 2013, 11:03:12 pm »
Схема, то есть, но она в книжке. Я книжку я уже отдал.
При случае (если не забуду) с фоткою и выложу.
