Фильт на предусилителе

[as1]

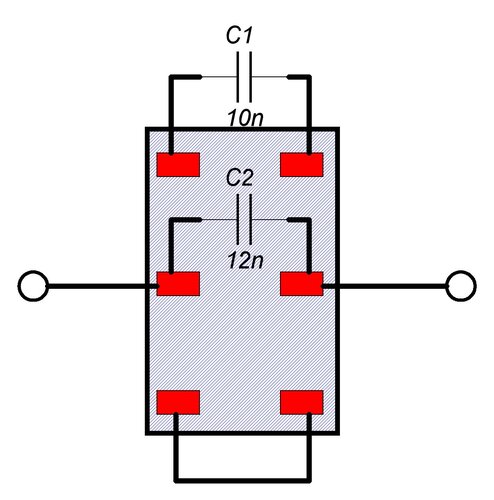

Есть желание заменить галетник на 3х позиционный тумблер. Возможен ли мой вариант -

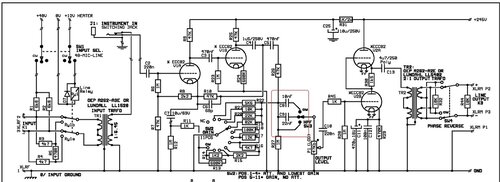

Оригинал схемы-



http://img-fotki.yandex.ru/get/5700/102882...0_5291047d_orig

[Thorn]

as1
Твой вариант - не будет работать: у тебя в среднем положении (а это контакт тоторый при переключении перебрасывается на крайние контакты) всегда идет через конденсатор 22n. Когда мы перебрасываем тумблер вверх - получаем два конденсатора в параллель, когда перебрасываем вниз - получаем тоже что и в среднем положении - 22n.

[as1]

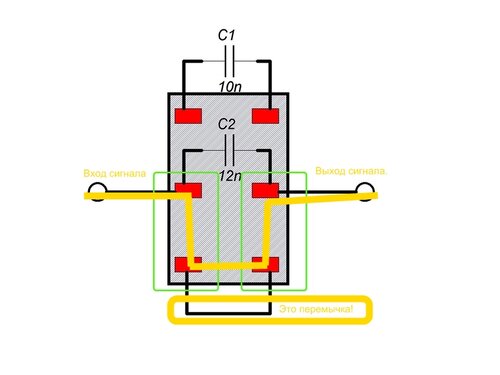

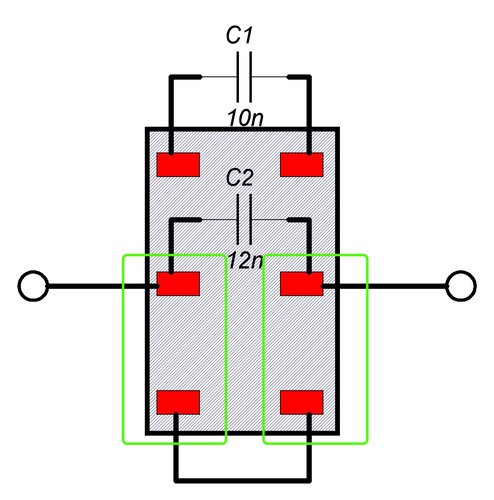

Давно мечтал заменить это дело....Ещё раз проверил. У меня вот эти тумблеры (on-off-on)-
http://smb-effects.ru/shop?mode=product&product_id=400193401

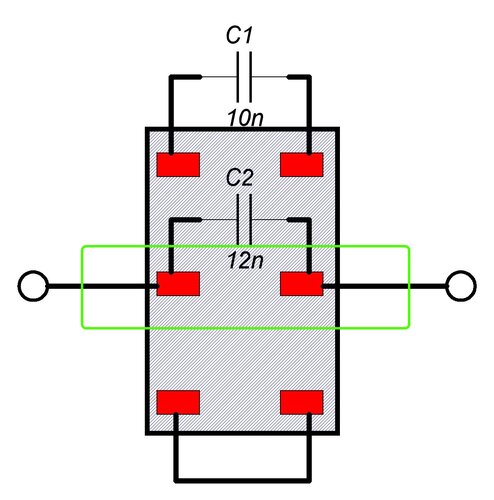

Тестером проверил как они работают. Средние контакты, независимо замыкают верхние или нижние контакты, в среднем положении, ничего не замыкают.


В среднем положении, он не касается крайних контактов (полностью нейтрален)
Потому если смотреть как проходит сигнал (с лева на право) то он проходит через кондёр 12n.

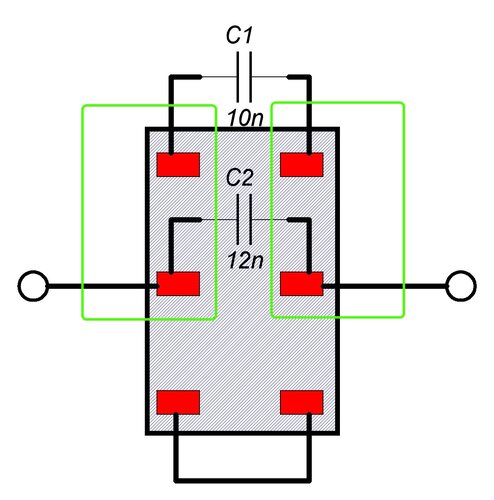

Положение "вверх" (самое вопросительное, где у меня сомнения по не опыту) Замыкает как на рисунке, (средние в верхними) Работают два паралельных кондёра, что в результате даёт 22n (если не ошибаюсь).



Третье положение "вниз"  =байпасс=, на нижних контактах перемычка, которая замыкает кондёр, и сигнал проходит чистым.





Просто за несколько ночей всё в голове перепуталось))) Хочу утвердиться...

PS/ Кондёры надо местами поменять, так правильнее будет)

Видел как на Тесловских эквалайзерах, на некоторых полосах, кондёры ставят паралельно, для достижения нужного номинала. Не криминально ли это для звука?

[Thorn]

В среднем положении мы должны получать (по схеме) - 22n - в твоем варианте - 12n.
В положении вверх - да действительно параллельные кондеры.
В положении вниз - мы получаем те же 12n + нижние объединенные контакты.

Не получается.
Контакты должны именно перебрасываться как в галетнике. Только если ещё одну группу контактов (3PDT) добавлять и пробовать как-то коммутировать более хитро (по аналоги с байпасом на примочках). Получим матрицу - 3 положения 3 группы. Только так.

[as1]

Брррр,((*?:"!:%"%*?"*"!"*:!"?№*)))) я ваще запутался)))

"В среднем положении мы должны получать (по схеме) - 22n - в твоем варианте - 12n."

  Положение по схеме (очерёдность переключения), чёрт с ним. Пусть на верху будет 22, в среднем 12 (10 после замены местами кондёров) Порядок среза поменяеться...


верх       - 22n
среднее -  10n
нижнее -   bay

"В положении вниз - мы получаем те же 12n + нижние объединенные контакты."

Там я перемычку поставил (в низу, чёрным), чтоб замкнуть кондёр на 12n. Или замкнутый кондёр всё равно работает?-)

[Thorn]

Или замкнутый кондёр всё равно работает?

Про перемычку я понял, а вот по поводу кондера - засомневался - сначала написал что сигнал проходит через кондер, но вот теперь тоже думаю по поводу закороченного конденсатора...

Честно говоря идея организовать коммутацию трех путей сигнала в две группы мне не нравится. Если не хочется использовать галетник (дорого?) лучше использовать чистый вариант с тремя группами и тремя положениями - тогда можно организовать три независимых пути прохождения сигнала.

[as1]

Ну ладно, проверю в работе. Галетник не хочу, потому что много места занимает (мой минимилизм)  Есть желание уменьшить пред в размерах до размеров вот этого эквалайзера -
http://diyfactory.ru/forum/index.php?showtopic=548

Платы сегодня уже закажу, до осени, если получится, отрапортую) -



Если что поставлю один кондёр в фильтр, так как на практике ( в мире цифры) это не принцыпиально)

[not_found]

as1, все правильно, тумблер будет кооммутировать именно так как вы и пишете.


[as1]

not_found, спасибо, груз с плечь  Платы заказал, посмотрим что получиться.

[as1]

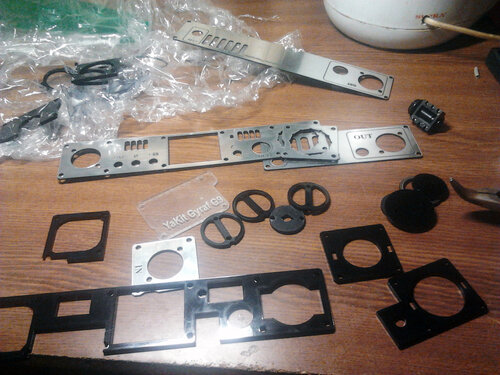

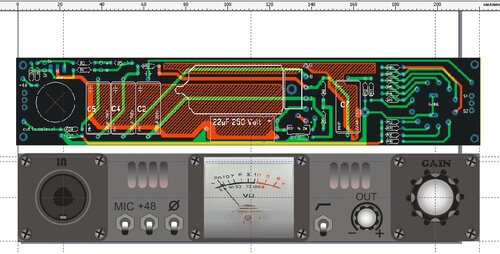

Сделал переднюю морду. Схема, один канал Гураф G9, размер 1U полрека. Надеюсь эксперемент будет удачным...



Всё напилино из винила оргстекла,и др. рекламные композитые материалы, договорился с местным рекламны агенством. Ручку гейна сделал по собственному черчежу. Сделан из 8- 10 деталей, напилиных из чёрного оргстекла. Крутиться нормально, смотрится круто! Обошлось всё дело, где то 700- 800 руб.








Платы уже идут, скоро паять)))

[as1]

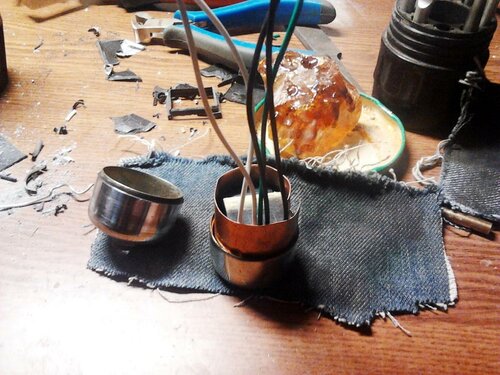

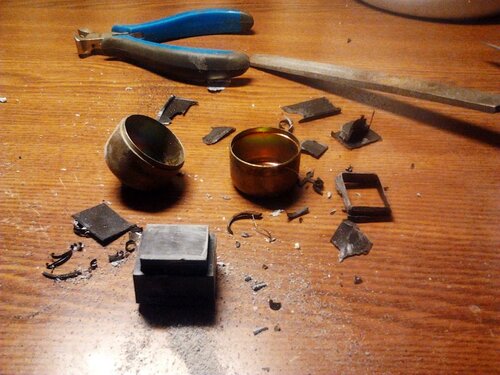

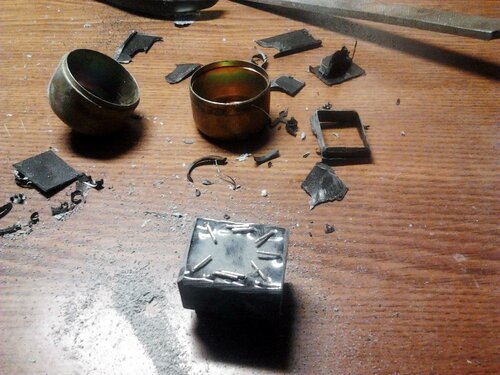

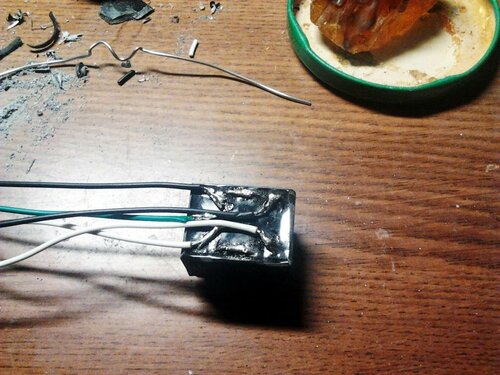

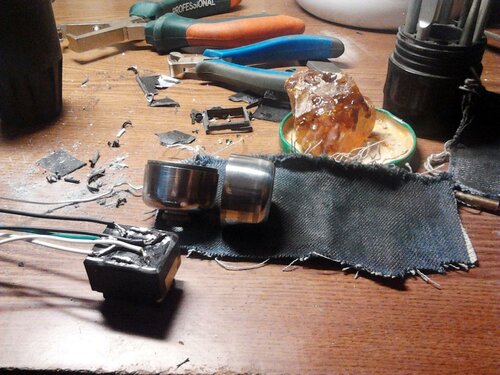

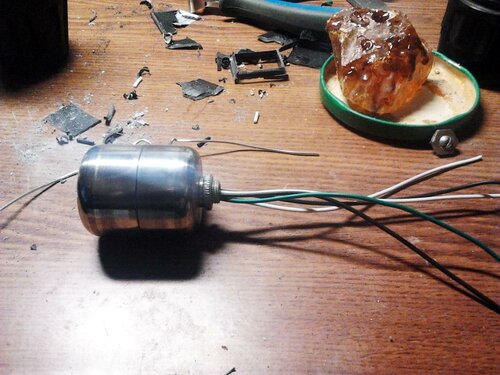

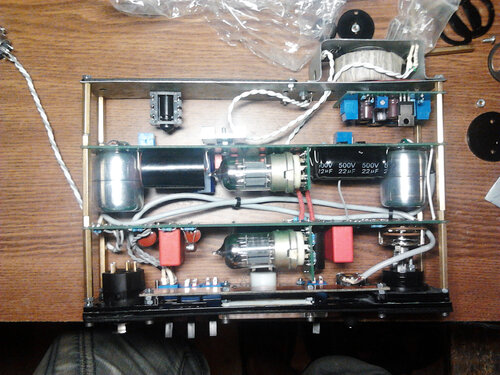

Загнал трансы ОЕР в экран.(по неопытности,  заказал без экрана). Экран использовал от трансов Тесла, не много не влезало, снял наружную шкуру, убрал углы, влезло.







Очистил экран от грязи, блестят как у хаендщиков Надеюсь не содрал ничего нужного....



Добавил медную фольгу.




Готово!

[as1]

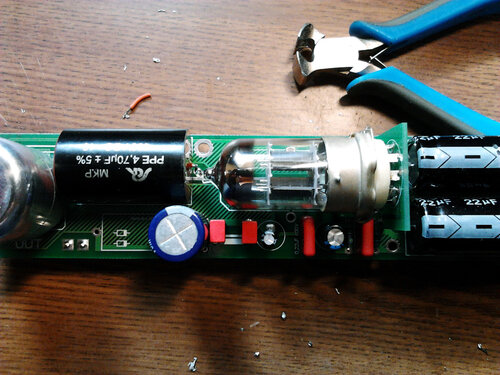

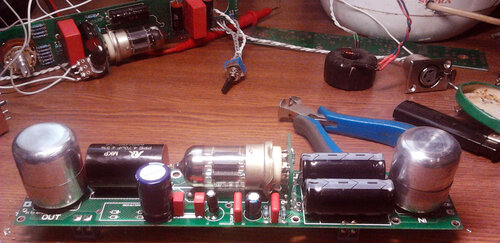

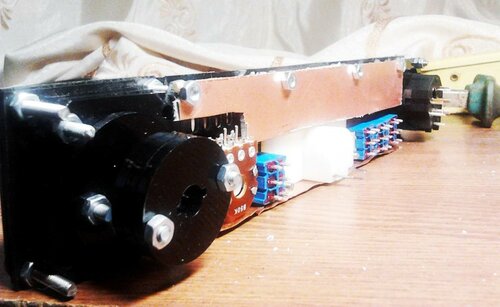

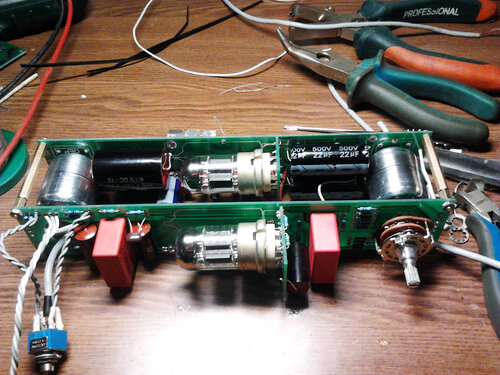

Запустил SRPP.

[Thorn]

Ай, ОЕПы крисивые такие были... Теперь кому-нибудь достанется прибор - разберут и будут гадать что за трансы там...

[as1]

Ай, ОЕПы крисивые такие были... Теперь кому-нибудь достанется прибор - разберут и будут гадать что за трансы там...

Обычно от меня достаются тем, кто только звук слушает, а что внутри им "параллельно"
Самому жалко, но что делать, экран штука нужная, заказывать пока неохота, а так  отверстия именно под ОЕР. Проект пока экспериментальный, получиться нет, не знаю. Уже завел, слышен фон. В прошлых проектах фон был такой же, но поборол заносом в корпус, и правильной разводкой земли  входа и выхода.

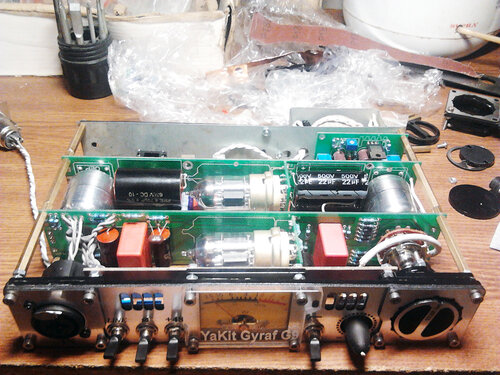

Соединил две половинки (соединял ещё вчера, запускал, но сегодня все перепаял боле мене грамотно)

[as1]

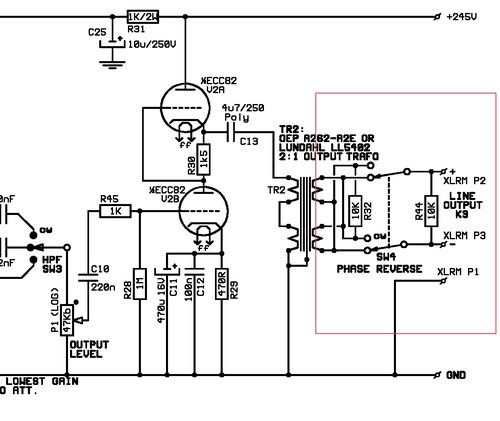

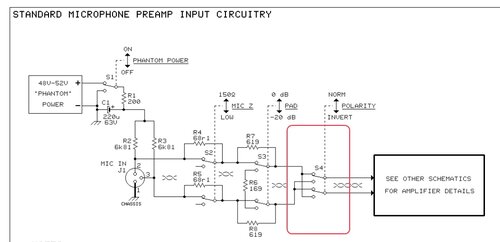

Сижу и думаю, как сделать переворот фазы. Сделать как G9, на выходе? В этом случае мне нужно ставить реле, чтоб не тянуть провода через корпус туда и обратно, (запитать только реле).



Или сделать на входе, без реле (холодный). Там и тумблер рядом, немного монтажа прямо на нём...



Есть ли принципиальная разница в этом деле?
Душа лежит ко второму варианту...

[as1]

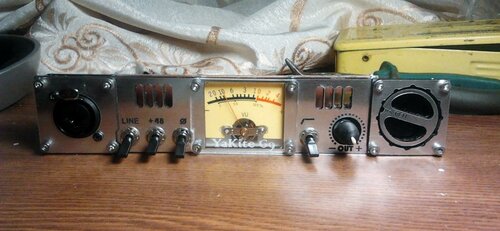

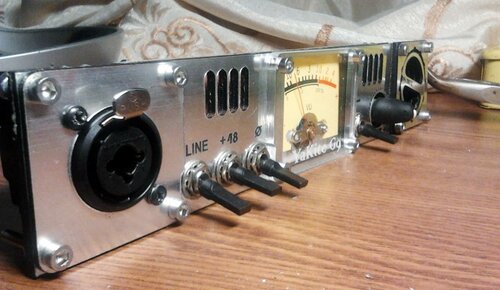

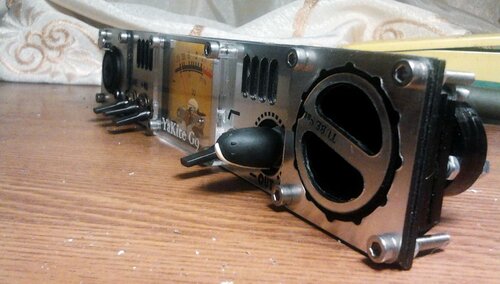

Потихоньку подхожу к финишу.Сегодня получил исправленные нарезки передней панели ( в первой немного не попал)



Вот так будет примерно выглядеть прибор (не попали с надпиью, завтра обещали исправить,должен выглядеть полупрозрачным, и еле заметным)-



Весь Гураф G9)))

[Andkiev]

Красотища!!! РЕСПЕКТУЮ!!!

[as1]

Красотища!!! РЕСПЕКТУЮ!!!

Спасибо! кстате, я тут оргстекло резал, припоминаю у Вас в теме с микрофонами это было(если не ошибаюсь). Так вот, мне нарезали в рекламной фирме лазером, у нас это дело стоит копейки (50 руб со спичечный коробок), вот как раз подумал о Вас тогда. Думаю в у Вас ещё дешевле (так как в Якутии всё дороже в два раза:D  Можно было бы нарезать подходящую форму, с углублениями под детали и т.д. Лазер режет прекрасно, без трещин и других ненужных артефактов.

[Andkiev]

Я сейчас нахожусь в Краснодарском Крае, в городе Темрюке... ту не то что лазерной резки, тут радиодеталь елементарную не купишь...

[Андрей Стельмах]



Боже, как красиво!!!  Поздравляю Вас от всей души! Фантазия у Вас замечательная!!!!  Такого-же Вам замечательного звучания!!!  А если не секрет, по чем продадите такую красоту своему заказчику?
