Автор Тема: Rebote Delay 2.5  (Прочитано 105894 раз)

0 Пользователей и 1 Гость просматривают эту тему.

LTGvo

  • Гость
Rebote Delay 2.5
« Ответ #40 : Декабря 19, 2010, 12:52:09 am »
я пересобрал в третий раз дилэй этот по тонпаду, в этот раз делал оооооооооооочень аккуратно припоя минимум, замыканий среди дорожек нет - их на глаз не видно и мультиметром проверил. детали абсолютно все новые что хочу сказать заменил только
1. резисторы 1 на 1.1ком
2.кондер вместо .082мкф 0.1 поставил и 0.027 на 0.022 мкф и я не знаю на кондере написано 5R1 я так посчитал что это 5.1пф потому что только его на плате не хватало.
далее: замерил мультиметром в режиме DC V 10 ток на микрухе на ТЛ между 4 и 8 ногах 9 вольт. а с птшкой немогу ниче понять замерил между всеми показывает то 1 то 0 в.
питал от новой кроны.

хочу добавить есть чистый звук, но когда крутишь переменник на 50ком появляеться сильный свист. другие не прислушивался помойму просто громкость убовляют.

--

пытался проверить по каскадам ниче не понимаю(шнур есть сделал правильно) я припаял минус от входа комбика к плате на минус а другим концом тыкал по плате почти везде тишиа не знаю правильно или нет я делал. тему что есть тут читал раз 10 если не больше ниче не понял.

к сожалению не могу выложить фото фотик сломался но попытаюсь на днях сфотать у друзей

вот вроде все если че еще вспомню допишу. помогите плиз разобраться уж очень запустить хочу его..
« Последнее редактирование: Декабря 19, 2010, 12:52:46 am от LTGvo »

Xzert

  • Гость
Rebote Delay 2.5
« Ответ #41 : Декабря 19, 2010, 12:52:55 pm »
LTGvo
стоп-стоп 5R1 - это же резистор на 5,1 Ом.  <_<  Проверь его мультиметром. Так что возможно придется поменять  ;)

el Doc

  • Гость
Rebote Delay 2.5
« Ответ #42 : Декабря 19, 2010, 04:46:08 pm »
возможно что перед тем чтобы стото собирать стоило прочесть сначала немного теории электротехники, хотя бы по книжке типа "юный радиолюбитель" борисова. Тогда таких проблем было бы меньше.

LTGvo

  • Гость
Rebote Delay 2.5
« Ответ #43 : Декабря 19, 2010, 05:21:40 pm »
5R1  это КОНДЕНСАТОР а не резистор че я их отличить штоли не могу??
спросил у другого человека он сказал что это 5.1пф так чтодетали все те, заменил 78л05 напряжение на микрухе стало нормальным. микрухи обе рабочие 100%
но все так же только чистый есть

el Doc

  • Гость
Rebote Delay 2.5
« Ответ #44 : Декабря 19, 2010, 10:35:26 pm »
Xzert вот статья и схемы.

резистора такого там нет

http://diyfactory.ru/index.php?option=com_...id=98&Itemid=55

конденсатор на 5 пик есть.


LTGvo дело не в конденсаторе и не в "микрухах". монтаж проверяй монтаж...

LTGvo

  • Гость
Rebote Delay 2.5
« Ответ #45 : Декабря 19, 2010, 11:00:50 pm »
ну а так вобщем завел ее покаскадно проверил заменил резюк 1 тльку, и вместо резистора 24к и электролита поставил кондер на 68нф, заработал тока срет на максах
« Последнее редактирование: Декабря 19, 2010, 11:01:32 pm от LTGvo »

Xzert

  • Гость
Rebote Delay 2.5
« Ответ #46 : Декабря 19, 2010, 11:01:17 pm »
el Doc да не, я верю) Фишка в том что я никогда не видел чтобы на кондерах отделяли разряды буквой R, такое только на резюках  <_<  (ну еще вроде E было...)

bhult

  • Гость
Rebote Delay 2.5
« Ответ #47 : Декабря 20, 2010, 12:50:33 am »
Помогите ламеру - собрал, теперь как покаскадно проверить?
Спаял всего два мелких проэкта.. Прослушивать не приходилось
« Последнее редактирование: Декабря 20, 2010, 12:59:25 am от bhult »

el Doc

  • Гость
Rebote Delay 2.5
« Ответ #48 : Декабря 20, 2010, 07:53:29 am »
Xzert

да я тоже знаю))) немыслимые обозначения - это видимо на списке деталей с тонпада такое твориться что-ли или откуда-то еще список. У меня в статье такого нет.

el Doc

  • Гость
Rebote Delay 2.5
« Ответ #49 : Декабря 20, 2010, 07:54:58 am »
bhult

сигнал надо не прослушивать а просматривать осциллографом. Проверяй монтаж, номиналы деталей и дорожки на предмет соплей и обрывов. По фотографии лечение здесь к сожалению не применимо...

bhult

  • Гость
Rebote Delay 2.5
« Ответ #50 : Декабря 22, 2010, 06:24:52 pm »
Спаял, всем советую

df82

  • Гость
Rebote Delay 2.5
« Ответ #51 : Марта 13, 2011, 12:47:37 am »
Спаял, работает.
« Последнее редактирование: Марта 13, 2011, 04:10:56 pm от df82 »

olly

  • Гость
Rebote Delay 2.5
« Ответ #52 : Мая 02, 2011, 05:45:33 pm »
Цитировать
Список деталей[/i] обновленный:

Резисторы:
2 – 1k
1 – 2k7
1 – 4k7
2 – 10k
6 – 12k
1 – 15k
3 – 24k
1 – 33k
1 – 47k
1 – 100k
1 – 240k
2 – 510k
1 – 1M

Резисторы переменные:
1 – B25k – Repeat
1 – B50k – Delay
1 – B100k – Level

Конденсаторы:
1 – 5п
1 – 51п
1 – 560п
1 – 1н
4 – 10н
1 – 22н (27н)
3 – 100н (82н)
4 – 100н
3 – 1мкф пленочные (либо электролиты 1.0 мф * 10В)
3 – 47  мф * 10В
1 – 100мф * 10В

Операционники:
1 – TL072

Цифровая линия задержки:
1 – РТ2399

Стабилизатор напряжения:
1 – 78L05

Диод:
1 – 1N4107

Остальное:
1 – 3PDT кнопка
1 – панель под микросхему DIP 8 pin
1 – панель под микросхему DIP 16 pin
2 – гнезда jack
3 – ручки
1 – разъем низковольтного питания, впаивающийся на плату
1 – светодиод 3мм яркий
У меня вопрос. :huh:
 Я взялся собирать эту педаль по схеме Long Manul El Doctor и наткнулся на неточности в списке деталей. У вас почти все исправлено кроме одного - конденсаторов на 1 микрофарад я вижу на схеме 4 штуки, а в списке их только 3. Надо полагать что  все-таки ошибка в списке? :blink:

foxyxof911

  • Гость
Rebote Delay 2.5
« Ответ #53 : Июня 07, 2011, 10:09:52 am »
Собрал по тонпадовской схеме и печатке. Всё запустилось с первого раза. Отсюда вывод: в нашем деле важна
1) точность
2) аккуратность
3) внимательность
а схема и печатка проверены уже неоднократно
[img width=\\\'500\\\' src=\\\'http://img-fotki.yandex.ru/get/4408/guitarman-mike.3/0_579fe_d4388768_XL.jpg[/img]
[img width=\\\'500\\\' src=\\\'http://img-fotki.yandex.ru/get/5009/guitarman-mike.3/0_579fd_f1364028_XL.jpg[/img]

grenzwert

  • Гость
Rebote Delay 2.5
« Ответ #54 : Марта 03, 2012, 10:11:20 am »

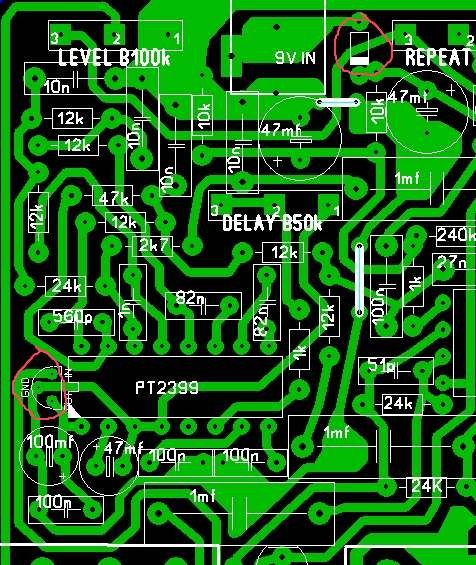

привет. может вопросы совсем глупые,  но я не могу понять, что за элементы на плате. выделил



я пытаюсь сделать схему и разводку платы в P-CAD, просто это одно из заданий по учебе,  совмещаю приятное с полезным. создаю библиотеку для схемы, вот и возникли проблемы.



el Doc

  • Гость
Rebote Delay 2.5
« Ответ #55 : Марта 03, 2012, 02:14:42 pm »
диод и интегральный стабилизатор в корпусе то92.

а что вас на учебе не учат читать схемы?

grenzwert

  • Гость
Rebote Delay 2.5
« Ответ #56 : Марта 03, 2012, 03:56:21 pm »
я не нашел этого в перечне элементов просто, вот и спрашиваю.
а какой диод?

-sd-

  • Гость
Rebote Delay 2.5
« Ответ #57 : Марта 03, 2012, 06:53:30 pm »
1N400х - 1N4001, 1N4007, 1N4006, вариантов много, все перечислять нет смысла

el Doc

  • Гость
Rebote Delay 2.5
« Ответ #58 : Марта 03, 2012, 09:49:03 pm »
Цитировать
я не нашел этого в перечне элементов просто, вот и спрашиваю.
а какой диод?



ХМММ А ЧЕМ СМОТРЕЛ, ПРОСТО ИНТЕРЕСНО - СПИСОК ДЕТАЛЕЙ ДАЖЕ НА ЭТОЙ СТРАНИЦЕ ЕСТЬ ЧУТЬ ВЫШЕ.

ПОВТОРЯЕМ ЕЩЕ РАЗ. НЕУЖЕЛИ В НЕМ НЕТ?

Цитировать
Список деталей обновленный:

Резисторы:
2 – 1k
1 – 2k7
1 – 4k7
2 – 10k
6 – 12k
1 – 15k
3 – 24k
1 – 33k
1 – 47k
1 – 100k
1 – 240k
2 – 510k
1 – 1M

Резисторы переменные:
1 – B25k – Repeat
1 – B50k – Delay
1 – B100k – Level

Конденсаторы:
1 – 5п
1 – 51п
1 – 560п
1 – 1н
4 – 10н
1 – 22н (27н)
3 – 100н (82н)
4 – 100н
3 – 1мкф пленочные (либо электролиты 1.0 мф * 10В)
3 – 47 мф * 10В
1 – 100мф * 10В

Операционники:
1 – TL072

Цифровая линия задержки:
1 – РТ2399

Стабилизатор напряжения:
1 – 78L05

Диод:
1 – 1N4107

Остальное:
1 – 3PDT кнопка
1 – панель под микросхему DIP 8 pin
1 – панель под микросхему DIP 16 pin
2 – гнезда jack
3 – ручки
1 – разъем низковольтного питания, впаивающийся на плату
1 – светодиод 3мм яркий
« Последнее редактирование: Марта 03, 2012, 09:49:17 pm от el Doc »

grenzwert

  • Гость
Rebote Delay 2.5
« Ответ #59 : Марта 04, 2012, 09:02:15 am »
хватит орать)

поместите этот список пожалуйста в статью на сайте. чтобы больше и не было таких недоразумений. посмотрите, именно там как раз список без диода и стабилизатора, список я брал оттуда. не всякий смекнет, что нужно  лезть на форум и искать правильный список здесь.
