Автор Тема: Простецкий хорус (Прочитано 17314 раз)

NEMO · « : Мая 12, 2009, 09:55:16 pm »

Вот собрался сделать Сло Ректу или Енгл Мод...

И хотелось бы встроить в канал КЛИН...какойнибудь простецкий хорус...

Подскажите с печаткой, схематической платой, схемой и списком материала!

Thorn · « **Ответ #1 :** Мая 13, 2009, 12:07:47 pm »

Вот убейте не понимаю желания "встраивать" что-либо куда-либо. На хрена?

Нужен хорус - сделай педаль. На тонпаде были проекты, вот к примеру http://tonepad.com/project.asp?id=8 или может есть какие-то другие проекты попроще...

NEMO · « **Ответ #2 :** Мая 13, 2009, 01:29:18 pm »

Убивать не буду!

Просто слышал однажды канал клин на бошке одной уже не помню...толи Ампег, толи Ланей.... и там канал клин со слабеньким хорусеком чтоли ну я не уверен...но звук такой класный...

Вот и хочется=)

Но на ТонПаде сложные очень схемы... мне бы попроще...мне такой сильный как бы не к чему...

fat cat · « **Ответ #3 :** Мая 14, 2009, 03:34:25 pm »

поищи Zoombie chorus. Вроде, схема не сложная, тока вот, в Днепре, например достать микросхемы на него проблематично. Если не найдешь схему, я дома посмотрю, должна быть.

P_J_Fry · « **Ответ #4 :** Мая 14, 2009, 03:39:01 pm »

вот эта зомби хорус

NEMO · « **Ответ #5 :** Мая 15, 2009, 09:03:45 am »

Спасибо поищу две микрухи

NEMO · « **Ответ #6 :** Мая 16, 2009, 05:44:25 am »

А нет ли элементарной схемы чтобы реально было все наипростецки...повторюсь: что бы подкрасить канал КЛИН!

fat cat · « **Ответ #7 :** Мая 16, 2009, 02:57:04 pm »

собери Phaser, он попроще, детали доступнее

NEMO · « **Ответ #8 :** Мая 17, 2009, 03:08:00 am »

Ну фазер тож можно но боюсь звук не тот что мне нужен...
Мне надо что то типа Slow Chorus

Monchik · « **Ответ #9 :** Мая 19, 2009, 03:42:36 pm »

Хорус - это задержка с периодически изменяющимся временем задержки. Соответственно блока должно быть как минимум два: элемент задержки - какая-нить микруха типа PT2399 (как в дилее от Ерасова) или MN3007 (как в Зомби); и генератор, периодически изменяющий время задержки - обычно на операционниках.

Поэтому ничего проще схемы зомби в принципе быть не может. Проще просто некуда. Только микруху 3007 фиг где найдёшь. Ерасов делает хорус на отечественной БР2, но там схема достаточно сложная получается.

KMG · « **Ответ #10 :** Мая 19, 2009, 04:30:09 pm »

Если цена в 610р не пугает, то у Ерасова есть комплект микросхем цифровых эффектов (16 шт - холлы, дилеи, хорус, флэнжер)
http://www.yerasov.ru/shop/product_info.ph...879b9b75175815c
Используется в гавроше (один эффект пружинного ревербератора)
Собирал, очень достойный комплект.

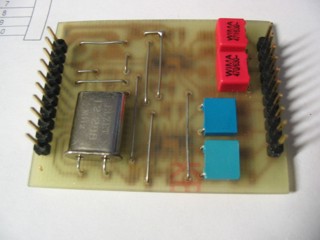

Самый простой вариант в виде модуля

Можно использовать без балансных входов, тогда "-" входы просто землишь.
Документашка:
http://milas.spb.ru/~kmg/files/projects/dre/module/

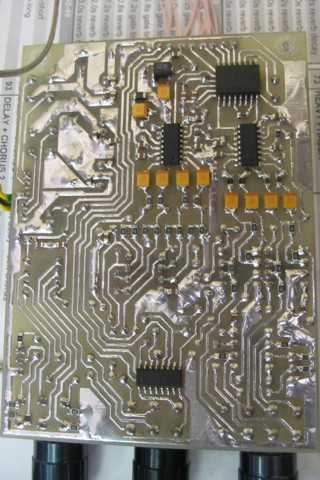

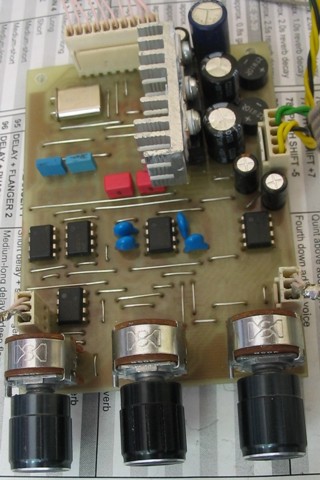

Вариант сложнее

Левый потенц - входной уровень +-15 Дб, средний - микс чистый/эффект, правый - выходной уровень +-15 Дб.
Документашка:
http://milas.spb.ru/~kmg/files/projects/dre/full/

NEMO · « **Ответ #11 :** Мая 19, 2009, 05:33:35 pm »

Не в последнем посту ничего вообще не понял...для меня это тяжело...
И как это все делать и использовать эти микрухи даже не представляю...

KMG · « **Ответ #12 :** Мая 19, 2009, 05:43:01 pm »

В комплекте 3 микросхемы - ацп, цап, и специализированный дсп с прошитой программой. У дсп 4 входа (16 киобинаций) для выбора эффекта. На вход ацп сигнал, с выхода цапа снимаешь результат. В документашке лежат схемы и печатки под лут.

PS Настраивать там ничего не нужно, просто собираешь аккуратно и все работает.

NEMO · « **Ответ #13 :** Мая 19, 2009, 06:54:28 pm »

Все рано не понял... что куда паять и как выбрать нужную из 16 микрух...
для каждого эффета... для каждого эффекта одна и таже плата?
только разная микросхема?

А куда поты и тд...и насколько плохо что цифра?

KMG · « **Ответ #14 :** Мая 19, 2009, 07:14:55 pm »

Это два разных варианта, первый без регулировок.
Эффект определяется состоянием 4-х ножек дсп.
Простейшее подключение модуля:
[img width=\\\'500\\\' src=\\\'http://milas.spb.ru/~kmg/files/projects/dre/module/ConnectionsS.jpg[/img]
Нужно только 5в питания джеки и переключатели.
Переключатели определяют, какой из эффектов сейчас выбран.
Можно поставить галетник или энкодер.
В сложном варианте блок питания на плате, нужен только транс.
Переключатели также подключаются к разъему в задней части платы.
С точки зрения цифра/аналог. Частота дискретизации здесь 48кГц, что более чем достаточно. А с точки зрения шумов ее вообще не слышно! Эффекты на ПЗС (БР2, MN3007) шумят как умалишенные.

NEMO · « **Ответ #15 :** Мая 19, 2009, 07:37:23 pm »

Ну как бы понял...ну все равно еще темный претемный лес=)

Но главное это Заманчиво очень...

Мне бы еще схематическую плату что куда паять и список материалов...

было бы вообще кул))

KMG · « **Ответ #16 :** Мая 19, 2009, 07:42:16 pm »

А вот сюда заглянуть было лень?
Для модуля
http://milas.spb.ru/~kmg/files/projects/dre/module/
Для навороченного
http://milas.spb.ru/~kmg/files/projects/dre/full/
Я же писал, там вся документашка. Схемы, лут, расположка.

NEMO · « **Ответ #17 :** Мая 19, 2009, 07:52:07 pm »

Нашел уже заглянул сначало но не понял что это=)

А что это за серебристая деталь верху овально прямоугольная?

KMG · « **Ответ #18 :** Мая 19, 2009, 07:54:47 pm »

Кварцеый резонатор 12.288 МГц.

NEMO · « **Ответ #19 :** Мая 19, 2009, 08:02:33 pm »

Спасибо!
