Конденсаторный студийный микрофон ALTO ACM4

[kaznach]

Попался в руки такой вот студийный конденсаторный мик: ALTO ACM4
Цена - 2999 руб.

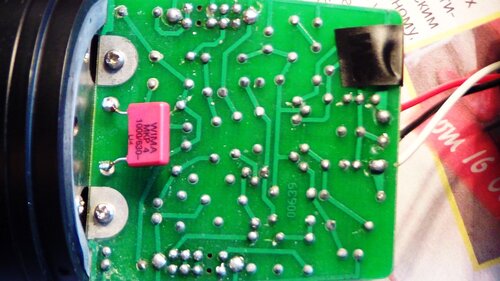

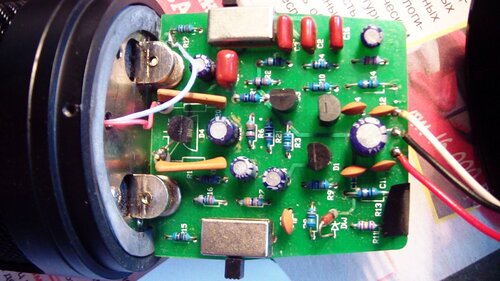

Разбирается очень легко - надо открутить всего 3 винтика. Печатка снизу и сверху - на фотках.
По схемотехнике, скорее всего, что-то типа схемы от Sonic - а.
В сравнении с Октавой МК-319, звук по низам более глубокий, что и понятно: нет выходного трансформатора. В отличие от Октавы, которая гудит, как колокол, если задеть корпус, у Alto очень низкая чатота резонанса корпуса. Чувствительность выше, чем у Октавы.

[Sonic]

Был у меня такой микрофон, правда без капсюля. Сначала вставил свой капсюль с родной схемой- звучит неплохо, потом поставил свою- по отзывам звучание получилось достойным. Правда это практически другой микрофон уже, только в корпусе Альто. Так он и уехал в Москву. Вот, срисовал родную схемку Альто, если кому интересно, только странным показалось подключение полевика. А может я цоколёвку перепутал.

[kaznach]

Вот, попробовал "развернуть" снятую тобой схему, в более привычный вид.
По полевику - точно косяк. И ещё надо поменять местами базу и эмиттер D2.
Так-же был косячок с фантомным питанием капсюля.
В принципе, схема этого микрофона почти не отличается от Alice, кроме дополнительного эмиттерного повторителя-фильтра, и подачи сигнала с полевика в несимметрии.

[Sonic]

Да, такой вид схемы привычней. Спасибо за исправления.

[dks]

Обе схемы не совсем точны.

[kaznach]

Согласен. В моём варианте схемы шунтирующий конденсатор 22 мкф в первом каскаде на полевике, должен быть подключён параллельно резистору номиналом 1ком, а не 4,7 ком, как на рисунке.
И подозреваю косяк с фантомом на капсюль.
А что ещё заметил?

[dks]

c8 потерялся, r2 в моем микрофоне 330к, а не 100к, с7 странно подцеплен.

Вот мои фотки

http://fotki.yandex.ru/users/kdolotov/view/442213/

http://fotki.yandex.ru/users/kdolotov/view/442212/

Тема по переделке
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1315124366

[kaznach]

Заметил на 2-ух экземплярах этого микрофона косяк: при подключении их к микрофонному преампу, на выводах 2 и 3 разьёма XLR присутствует разное напряжение, соответственно 32 и 42 вольта.
Что-то там несимметрично...

[dks]

Косяк еще один замечен - этот микрофон фонит с некоторыми предусилителями Alto.


Вот семплики непеределанного и переделанного, женский вокал, микрофоны на одной стойке http://www.box.net/shared/rhdkb6qo7plv20bsaly7

[kaznach]

Да, про фон тоже забыл упомянуть. При подключении к усю на AD797, появляется фон. При подключении Октава-319 к этому же усю, фона нет и напруга на XLR одинаковая.

P.S.
Заодно уточнил сопротивление в цепи стока входного полевика. Надо 2 ком, а не 20 ком, как нарисовано на схеме.
Короче, сделал симуляцию в Мультисиме. Схема - отстой полный! Выкладываю заводскую схему и мод-схему. На схеме не показаны, цепи обрезного фильтра, цепи подачи поляризующего напряжения и сам капсюль. В схеме, нарисованной от руки они есть - берём оттуда.
 В отмодденой схеме в симуляторе, при подаче входного сигнала с уровнем 100 мВ, коэффициент гармоник не превышает 0,004%.

[kaznach]

Вот полностью "снятая" заводская схема микрофона без цепей переключателей обрезного фильтра и чувствительности, смоделированная в MС11.

[kaznach]

В общем, парни, разобрался я с этим ALTO! :-)

В 2-х экземплярах микрофонов, имеющихся у меня, был неправильно запаян транзистор D2 (перепутаны выводы базы и эмиттера). Причём, это косяк ИЗГОТОВИТЕЛЯ микрофона! После перепайки выводов базы и эмиттера, микрофон "зазвучал"! Исчез НЧ фон, появилась "прозрачность" в звуке, увеличилась чувствительность. переделка заняла 5 минут.
Всё показано на фотках в архиве.

[dks]

Совсем не обязательно резать дорожки, транзистор просто выпаивается, переворачивается и впаивается на место. Не факт, что во всех экземплярах он будет впаян неправильно, у меня тоже пара микрофонов - в одном транзистор установлен правильно. Основной недостаток этого микрофона в том, что в схеме предусмотрен эмиттерный повторитель, который добавляет шум и совсем неблагозвучно сказывается на звуке. Зачем тайваньцы это сделали непонятно, возможно у них залежи лишних транзисторов, но скорее всего это сделано намеренно, дабы микрофон по звуку попадал в нишу низкокачественных изделий за 100$, иначе кто купит Neumann за 130 000 руб., если китайский за 2999 руб. будет звучать также. Между тем каких-то принципиальных отличий, кроме используемых комплектующих и схемотехники у них нет, капсюль в ACM4 вполне приличный, корпус хороший, паук-держатель отличный. Приложив руки и поменяв деталей на 200 руб можно получить микрофон другого уровня.

Записал гитару одновременно в переделанный и не переделанный микрофоны: http://www.box.net/shared/rha41qefydfz70bhilfk

[kaznach]

Кстати, для всех имеющих данные микрофоны, чтобы определить правильно или нет впаян транзистор, надо просто замерить напряжение на контактах 2 и 3 разъёма XLR относительно 1-го контакта при подключенном к пульту микрофоне и поданом фантомном питании. Если правильно - напряжения на этих контактах будут одинаковы. Если неправильно, то на одном контакте будет, к примеру, 42 v, а на другом - 32 v.

[batuchenko]

ого, спачсибо!, тоже жду данные мики, очень полезная инфа!

[dks]

На самом деле все проще, ничего резать не надо, отпаиваете перевернутый транзистор и припаиваете на место, проверьте только рабочий ли он.

[img width=\\\'500\\\' src=\\\'http://img-fotki.yandex.ru/get/4412/5000224.8/0_6c90e_1d849_XL.jpg[/img]
http://fotki.yandex.ru/users/kdolotov/view/444686/

[batuchenko]

вот кетайцы уроды!, пришло мне  2 таких мика, и в обоих впаянно не праельно!!!

[Sonic]

Может поэтому и у меня схема получилась кривая. Но, в том микрофоне, уже другая схема и капсюль стоят. Срисовывал чисто ради интереса.

[batuchenko]

в одном мике, какое то время, после включения фантомки наблюдаютя переодические щелчки, потом вроде пропадают, что это может быть?

[Sonic]

Залипание или подтяжка мембраны.
